| Lugar de origem: | CHINA |
|---|---|
| Marca: | YIGAN |
| Certificação: | CE |
| Número do modelo: | KJG |
| Quantidade de ordem mínima: | 1 grupo |
| Preço: | negotiation |
| Detalhes da embalagem: | Embalado no filme em primeiro lugar, e reforçado então com a caixa de madeira para a embalagem exter |
| Tempo de entrega: | 20 dias de trabalho após receberam seu pagamento |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 20sets |
| Nome do produto: | bendizer o secador da pá/equipamento de secagem industrial | Aplicação: | Tratamento de águas residuais |
|---|---|---|---|
| Modo do aquecimento: | Revestimento | Recurso de aquecimento: | vapor, óleo |
| Tipo de trabalho: | Contínuo | Característica: | bendizer |
| Destacar: | Forno de secagem industrial,Secador de cilindro giratório |
||
As séries de KJG bendizem o secador da pá da lâmina para o tratamento de águas residuais
Da cavidade industrial do equipamento de secagem do tratamento de águas residuais série giratória do secador KJG da pá
DESCRIÇÃO

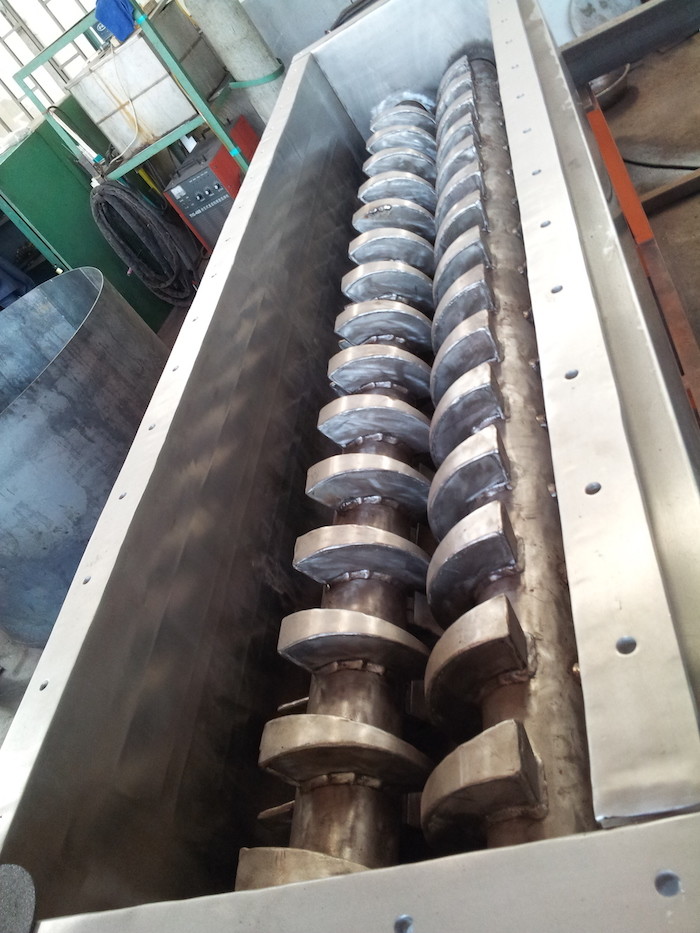

Os eixos degerencio duplos com as pás em forma de cunha intermeshing originais da cavidade produzem a mistura íntimo, aperfeiçoam a transferência térmica, e fornecem uma característica da auto-limpeza. Uma grande área da transferência térmica à relação do volume é conseguida pelo uso das pás ocas e de uma embarcação jacketed, através de que os fluxos médios do aquecimento. O resultado é uma máquina eficiente, compacta com menos exigências de espaço e um custo mais baixo da instalação.
CARACTERÍSTICAS
Baixo custo de operação
- Fácil de operar
- Exige a atenção mínima
- Os instrumentos simples monitoram o processo
- Eficiência elevada
- Baixo volume do gás de escape
Parâmetros técnicos
| Modelo | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| Área do calor (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| volume eficaz (m3) | 0,06 | 0,32 | 0,59 | 1,09 | 1,85 | 2,8 | 3,96 | 5,21 | 6,43 | 8,07 | 9,46 |
| Escala de velocidade (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| poder (quilowatts) | 2,2 | 4 | 5,5 | 7,5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| widethA (milímetros) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| WidethB total (milímetros) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| lengthC (milímetros) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| LengthD total (milímetros) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| DistanceE de Inport-outport (milímetros) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| HeightF do centro (milímetros) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| Altura total H (milímetros) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
Baixo custo de manutenção
- Projetado para o torque alto e a baixa velocidade de funcionamento
- Projeto durável simples para a manutenção fácil e baixa
- Nenhumas peças internas a ajustar ou manter
- Nenhum metal ao contato do metal
- Os eixos, os rolamentos do bloco de descanso, e os componentes da movimentação são projetados para a longa vida sob circunstâncias adversas, segurando a integridade mecânica a longo prazo
- O quadro robusto apoia os rolamentos do bloco de descanso da separação
- caixas de enchimento Graxa-removidas. Os projetos alternativos do selo estão disponíveis
Baixo custo da instalação
- Projetado com estrutura compacta
- Sistema de gás de escape pequeno
- A remoção vertical do eixo reduz-se construir exigências do tamanho
PRINCÍPIO DE FUNCIONAMENTO
As séries de KJG bendizem o secador da pá da lâmina para o tratamento de águas residuais têm uma parede do metal que separe a massa do processo do fonte de calor (vapor ou óleo quente). A eficiência térmica alta é obtida porque o calor do meio térmico entra diretamente no processo maciço. Porque o material entra o contato com o direto e os agitadores calorosos, a massa do processo é aquecida através da condução. Com um secador isolado, o calor muito pequeno é perdido. Para evaporar 1kg da água exige somente sobre 1.2kg do vapor para materiais da pasta. O gás de exaustão é mínimo e em uma baixa temperatura. Consequentemente, o volume de gás não-condensável do secador, que pôde exigir o tratamento, é mínimo.
As séries de KJG bendizem o secador da pá da lâmina para o tratamento de águas residuais são um dispositivo indireto da transferência térmica que utilize um alto nível da agitação mecânica para aumentar o contato com o produto que está sendo secado. As taxas de evaporação pelo pé quadrado da superfície da transferência térmica são maximizadas com as pás da auto-limpeza e o efeito de mistura. O movimento do material do processo entre as superfícies de inclinação das pás em forma de cunha revolvendo gera as forças de corte, que limpam as superfícies da pá e maximizam a condutibilidade. Os eixos de gerencio do contador movem o material longe das paredes, limpando as paredes por meio da aba em cada pá. Isto conduz a umas taxas de transferência térmica mais altas do que o disco ou únicos projetos do eixo.
As pás em forma de cunha, e intermeshing dos agitadores duplos, criam um efeito de mistura localizado em torno da pá. Isto permite que umas partículas mais individuais na cama sejam expostas diretamente à superfície da transferência térmica, desse modo aumentando a taxa de transferência térmica, permitindo o uso do equipamento menor.
FONTES de CALOR (temperatura 180no℃ -℃ 250)
Aquecimento pelo vapor
O vapor entra no eixo oco através de uma junção giratória e é distribuído uniformemente a todas as pás. O condensado é removido com cada revolução.
Aquecimento pelo óleo quente (líquido térmico)
O óleo quente (líquido térmico) entra e retira no eixo oco através de uma junção giratória. Pressão das forças da bomba da fonte líquidas através das pás ocas.
